InterTech: платформа геотехнического мониторинга
О клиенте
«Техноресурс» — производитель оборудования для геотехнического мониторинга зданий и сооружений. Устройства компании фиксируют смещения, давление, уровень воды, а также другие параметры, по которым инженеры оценивают состояние объектов.
Задача
Разработать веб-платформу, которая подключается к базам данных с показаниями датчиков, визуализирует измерения в реальном времени, оповещает инженеров о превышении пороговых значений.
Особенности
-
Grafana как встроенный движок визуализации, а не отдельный интерфейс;
-
Сотни тысяч точек на одном экране в реальном времени;
-
Визуальный конструктор панелей без прямых запросов к базе;
-
Два интерфейса с единой авторизацией.
Проект в цифрах
1 200 000+
измерений на одном дашборде
10+
типов визуализации данных
5
типов измерительных устройств
5 секунд
интервал обновления панелей
2
интерфейса: административный, пользовательский
О продукте
InterTech — платформа мониторинга зданий и сооружений. Подключается к базам данных заказчика с показаниями инклинометров, тензодатчиков, гидродатчиков, датчиков давления. Инженер видит панели, таблицы, статусы устройств в одном интерфейсе, без перехода в Grafana, а администратор управляет проектами, объектами, пользователями, правами доступа. Устройства передают данные каждые 10 секунд. На экране одновременно отображаются сотни тысяч точек.
Инженерам нужно следить за состоянием зданий и сооружений по потоку данных с сотен точек измерения в реальном времени. Коробочные дашборды не дают для этого нужной точности, масштаба, гибкости, а показания разбросаны по базам без единой картины по объекту.
InterTech собирает показания по объекту в одном интерфейсе. Инженер видит панели, таблицы, статусы в реальном времени и сам настраивает витрины под конкретный объект.
Функциональные возможности
Дашборды
Пользователь собирает экран из зон: выбирает источники данных, тип панели, расположение блоков. Настройки сохраняются в проекте. Для каждого объекта мониторинга можно собрать свой набор витрин.
Конструктор графиков
За каждой панелью стоит запрос к базе заказчика, но пользователь работает с визуальным конструктором: выбирает источник, показатели, фильтры, агрегацию. Система собирает корректный запрос, затем передает его Grafana. Отдельный слой валидации отсекает несовместимые комбинации параметров до отправки.
Grafana как движок визуализации
Grafana работает под капотом: инженеры остаются в InterTech, а отрисовку берет на себя движок. Интерфейс, панели, экспорт управляются кастомным плагином, поэтому платформа ощущается как единый продукт, а не встроенное чужое окно.
Показания
Показания обновляются на дашборде в реальном времени. Инженер видит изменения по объекту сразу, без ручного обновления страницы.
Поддержка датчиков

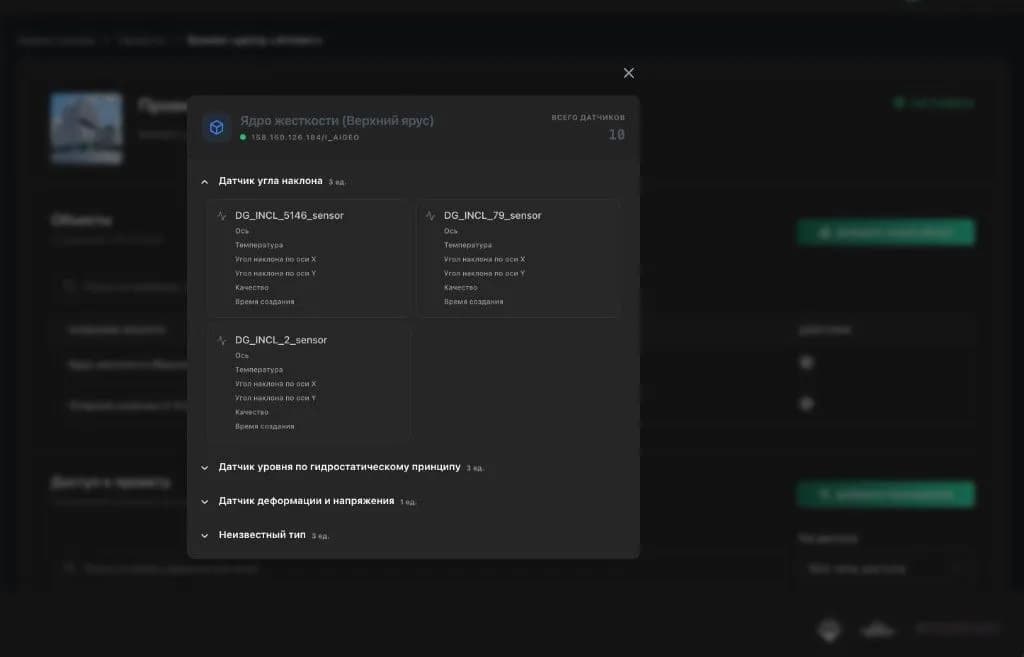

Система автоматически распознает подключенные устройства, их типы. Поддерживаются инклинометры, тензодатчики, гидродатчики, датчики давления. Каждый тип имеет свои единицы измерения, коэффициенты пересчета, допустимые типы панелей.
Обработка миллионов измерений

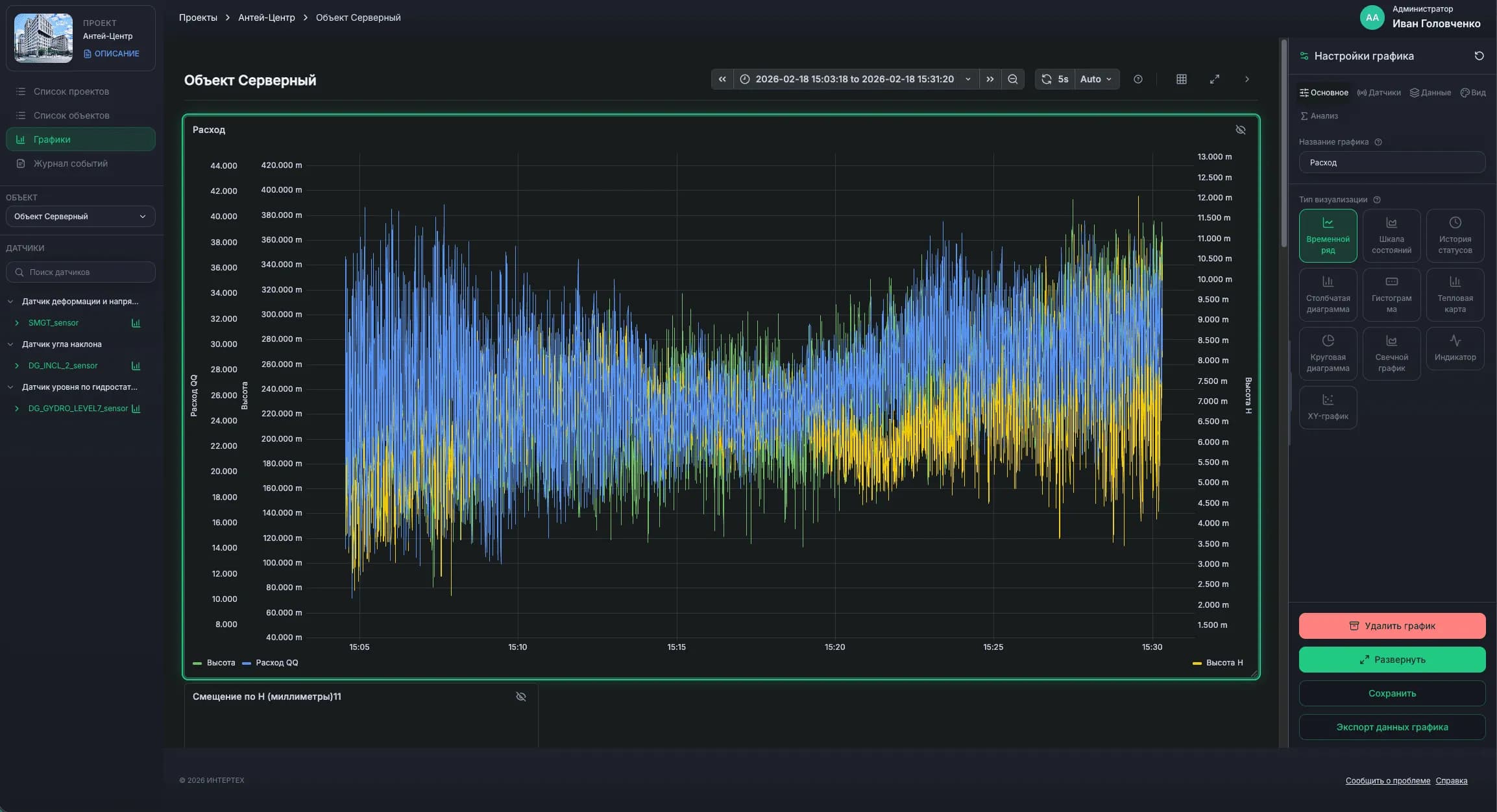

На одном дашборде больше миллиона точек. Чтобы браузер не проседал, платформа группирует измерения по интервалам: несколько точек сворачиваются в одну со средним значением, без потери информативности.
Оповещения
Платформа отслеживает пороговые значения показателей, сигнализирует о превышениях. Для дерева устройств есть семафор статусов: инженер видит состояние объекта, не открывая каждую панель отдельно.
Роли и доступы

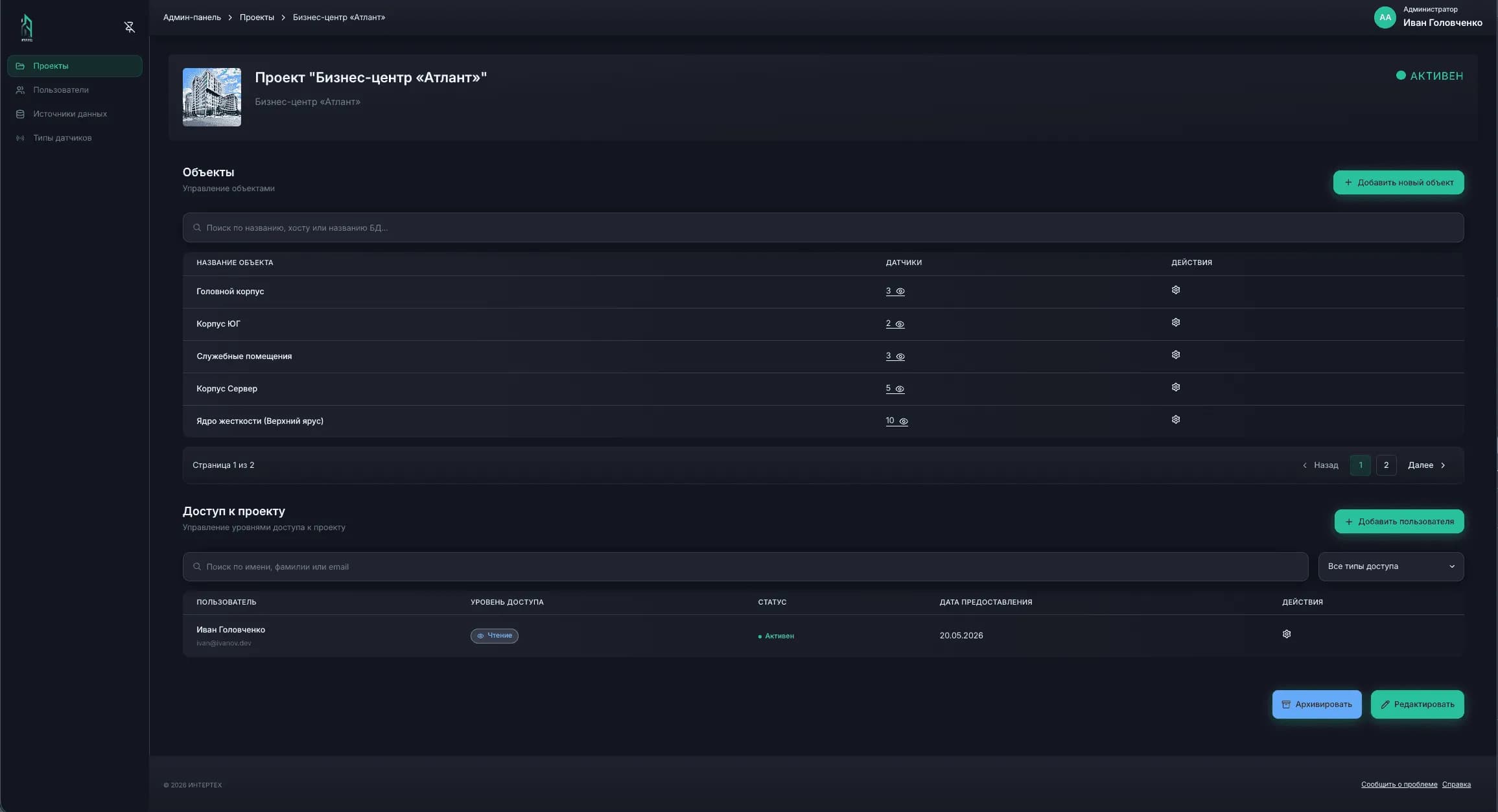

В системе два интерфейса: административный и пользовательский. Единая система входа в оба. Администратор управляет проектами, объектами, доступами. Инженер работает только с назначенными ему дашбордами, устройствами.
Экспорт
Данные с панелей выгружаются в CSV, JSON для отчетов, внешней аналитики. Экспорт доступен прямо из интерфейса, без выхода в нативный UI Grafana.
Результаты
Платформа запущена в эксплуатацию: клиент подключает реальные объекты, настраивает оборудование, использует InterTech как рабочий инструмент ежедневного мониторинга.
Инженеры получили визуальный конструктор, обработку миллионов измерений на одном дашборде, встроенную Grafana без потери контроля над интерфейсом.
Проект продолжает развиваться: добавляются новые типы визуализации, сценарии работы с объектами мониторинга.
